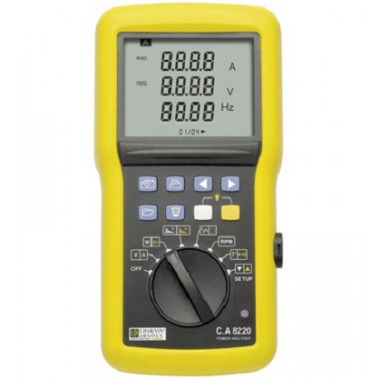

法国CA 单相电能质量分析仪CA8220

透过PAT软件，亦可在PC上实时显示电压/电流波形，谐波分析条形图、功率/电能测量值等等；并可利用

CA8220是一款单相电能质量分析仪，适用于电网中的单相，或平衡三相回路进行电能质量监测、诊断。采用带EL背光液晶显示屏，可实时切换显示输入电压、电流、频率、功率、谐波、电动机启动电流大值/峰值/启动时间，及相关电能质量参数的测量值。经由外接“转速传感器”（选购）及接入电动机内部的温度传感器，可对旋转电机同时进行转速测量、及电机内部温度测量等附加功能。

CA8220操作简便，设计紧凑、防震，提供了监测电能质量、电力功率的基本测量功能，更可测量旋转电机的转速及温度，非常适合电气现场技术人员，进行旋转电机的电能质量诊断及预防性维护工作。

产品特点:

• 电压测量范围：660 VAC (真有效值) 或VDC

• 电流测量范围：可至 6500AAC 或 1400ADC (依据电流钳型号)

• 可显示电压/电流的小值Min、大值Max 和平均值 Avg、波峰因数CF, 峰值Peak 及K因数 等。

• 可检测相序

• 可计算及显示单相或平衡三相的有功功率W、无功功率VAR及视在功率VA、功率因数PF、及位移功率因数DPF

• 可计算及显示电压/电流的总谐波畸变率THD（THD-F 及 THD-R）

• 可显示至50次的电压、电流各次谐波值以及百分比率

• 可捕捉、储存并显示电动机启动过程的电流相关数据

• 转速测量范围：6至 120000 RPM（选购转速传感器）

• 温度测量范围：-200 至 850 °C（可选购温度传感器）

• 具有光口-RS232通讯接口，可经由通讯线将储存数据导入PC

• 标配 Power Analyzer Transfer（PAT）软件，可用于组态设置仪器、将测量记录数据导入PC，转换数据为Excel格式等

• 透过PAT软件，亦可在PC上实时显示电压/电流波形，谐波分析条形图、功率/电能测量值等等；并可利用PAT软件的实时趋势图功能，将显示在软件视窗中的趋势图曲线直接存入PC中

• 使用6个干电池（1.5V AA）作为电源

产品应用:

• 电动机启动电流过程分析

• 相序检测及电动机转速检测

• 线路及设备的热点温度检测

• 供电回路的电力功率分配验证

• 供电回路电能计量（kVAh, VARh, kWh），进行节能改造分析

• 测量并记录电力系统的负载曲线（kW、VAR、VA）

• 开关柜/配电盘和其它电气设备、旋转电机设备的故障分析

技术参数：
